Brancher un interrupteur poussoir sur un circuit de télérupteur paraît simple sur un schéma neuf : deux fils arrivent, deux fils repartent, les couleurs parlent d’elles-mêmes. La réalité dans une boîte d’encastrement ouverte après vingt ou trente ans de service raconte une autre histoire.
Fils passés du rouge au brun indéterminé, neutre bleu absent ou détourné, retour lampe sur un conducteur noir qui pourrait aussi bien être une phase : le branchement d’un bouton poussoir devient alors un exercice d’identification avant d’être un exercice de câblage.
A lire aussi : Un portail adapté à son terrain sans sacrifier le style de la façade

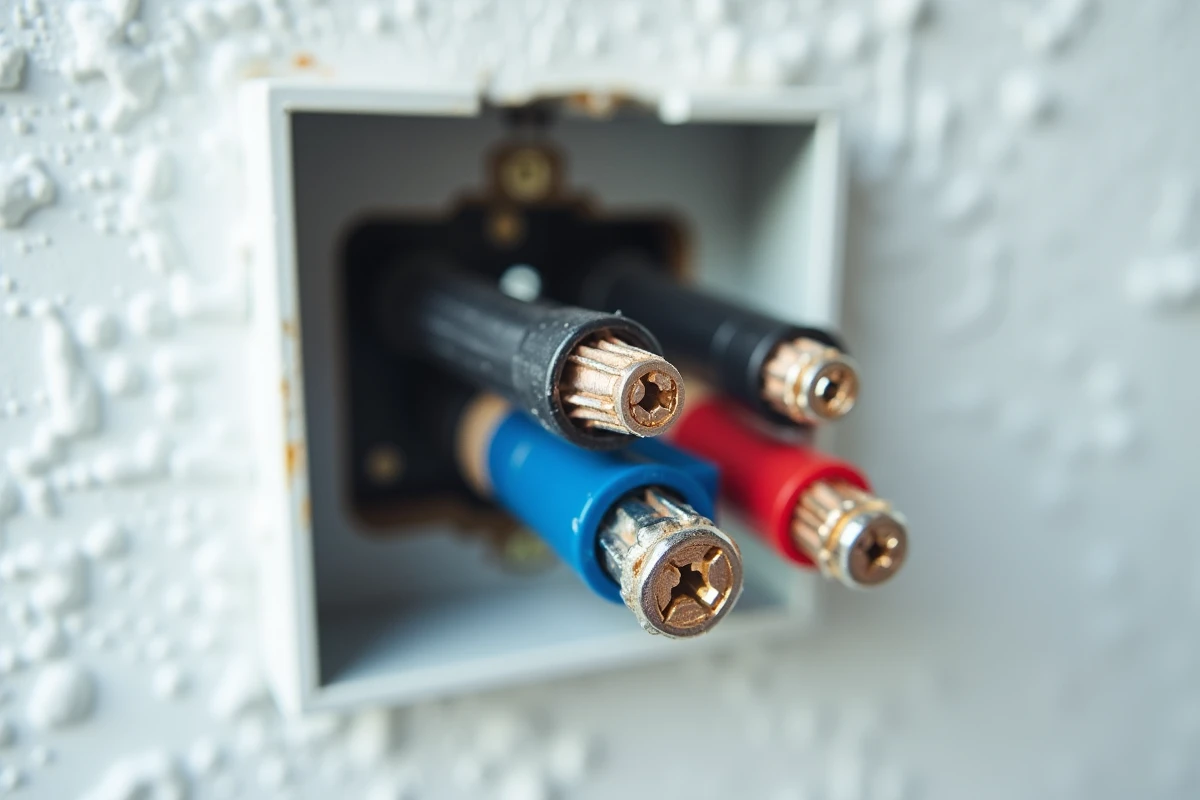

Fils dépareillés dans un boîtier poussoir : pourquoi les couleurs ne suffisent plus
Les conventions de couleur des conducteurs électriques ont changé plusieurs fois en France. Un logement câblé avant les années 1970 peut présenter des fils entièrement noirs, gris ou même blancs, sans distinction entre phase, neutre et retour lampe. Les rénovations partielles aggravent le problème : un électricien a pu prolonger un circuit avec du câble récent (marron, bleu, vert-jaune) raccordé à de l’ancien fil noir dans une boîte de dérivation intermédiaire.
Dans la boîte du poussoir, on trouve généralement deux conducteurs sur un circuit télérupteur classique : la phase (arrivée du tableau via le disjoncteur) et le retour qui redescend vers la bobine du télérupteur. Le neutre, lui, ne devrait pas transiter par le poussoir dans un montage conforme. La NF C 15-100 impose que la phase soit coupée par le poussoir, le neutre restant direct vers la lampe.
A voir aussi : Entre trappe cave verre standard et sur-mesure, comment trancher ?
Le piège fréquent : un neutre bleu chemine dans la même gaine que la phase et le retour, et se retrouve accessible dans le boîtier de l’interrupteur poussoir. Un bricoleur non averti peut le confondre avec le retour télérupteur, voire le raccorder sur une borne du poussoir, créant un court-circuit franc à la première impulsion.
Identifier phase et retour sur un interrupteur poussoir avec un multimètre
Le seul outil fiable pour lever le doute sur l’identité d’un fil reste le multimètre (ou à défaut un VAT, vérificateur d’absence de tension, utilisé ici en mode détection de présence). Un tournevis testeur à néon donne une indication grossière de la phase, mais il ne distingue pas un retour sous tension d’une phase directe, et il est aveugle sur un circuit coupé au télérupteur.
Protocole de test étape par étape
Avant toute manipulation, coupez le disjoncteur général ou le disjoncteur dédié au circuit d’éclairage concerné. Ouvrez le boîtier du poussoir et dégagez les conducteurs. Repérez visuellement combien de fils sont présents et notez leurs couleurs, même si elles semblent incohérentes.
- Rétablissez le courant au tableau, puis mesurez la tension entre chaque conducteur et la terre (borne de terre du boîtier ou fil vert-jaune). Le fil qui affiche une tension proche de 230 V par rapport à la terre est la phase, seul conducteur qui doit alimenter le poussoir.
- Le fil qui n’affiche aucune tension par rapport à la terre (et aucune tension par rapport au neutre au tableau) est le retour vers la bobine du télérupteur. Ce fil ne sera sous tension que lorsque le poussoir est enfoncé et le circuit fermé.
- Si un troisième fil bleu est présent et affiche 0 V par rapport à la terre mais une tension de 230 V entre lui et la phase, c’est le neutre. Il ne doit pas être raccordé au poussoir dans un montage conforme.
Ce protocole suppose que le télérupteur au tableau est en position repos. Si le télérupteur est collé en position marche (panne fréquente), le retour lampe peut afficher une tension résiduelle qui complique la lecture. Dans ce cas, déclenchez manuellement le télérupteur ou débranchez le fil retour côté télérupteur pour isoler le circuit de commande.
Branchement du bouton poussoir sur un circuit télérupteur : les deux seuls fils utiles
Un interrupteur poussoir ne possède que deux bornes de raccordement (parfois marquées « 1 » et « 2 », ou « L » et « L1 » selon les fabricants). Le câblage conforme est le suivant : la phase arrive sur une borne, le retour vers la bobine du télérupteur repart de l’autre. Appuyer sur le bouton ferme momentanément le contact, envoie une impulsion à la bobine, et le télérupteur change d’état (allumé ou éteint).
Le neutre ne passe jamais par les bornes du poussoir dans un montage aux normes. Beaucoup d’électriciens de terrain insistent sur ce point : même si un câble 3 conducteurs (phase, neutre, terre) arrive dans le boîtier, le neutre doit être laissé en attente, isolé avec un domino ou un Wago, ou mieux, renvoyé vers la boîte de dérivation sans connexion au mécanisme.
Cas des installations avec plusieurs boutons poussoirs
Quand deux ou trois poussoirs commandent le même point lumineux, ils sont câblés en parallèle sur le même circuit de commande. La phase est distribuée à chaque poussoir (souvent par pontage d’un boîtier à l’autre), et chaque retour rejoint le même fil qui descend vers la bobine du télérupteur. Identifier la phase dans le premier boîtier permet de confirmer le câblage dans les suivants par continuité.
Si un poussoir semble ne pas fonctionner dans une série, le problème vient souvent d’un retour interrompu ou d’un pontage de phase mal serré dans un boîtier intermédiaire. Tester la continuité du fil retour entre chaque poussoir et le télérupteur au tableau (multimètre en mode ohmmètre, circuit hors tension) permet de localiser la coupure.
Erreurs de câblage fréquentes et risques concrets sur un poussoir
Raccorder le neutre sur une borne du poussoir à la place du retour télérupteur provoque un court-circuit phase-neutre à chaque appui. Le disjoncteur saute immédiatement. Si le disjoncteur est mal calibré ou vétuste, le risque d’échauffement du fil avant déclenchement existe et peut endommager la gaine dans la cloison.
Inverser phase et retour sur les bornes du poussoir n’empêche pas le fonctionnement (le contact est symétrique sur la plupart des mécanismes), mais complique le dépannage futur. Par convention, la phase arrive toujours sur la borne repérée « L » ou sur la borne du bas. Respecter cette convention permet à l’intervenant suivant de comprendre le circuit sans tout retester.
Une autre erreur classique sur les installations anciennes : utiliser un interrupteur va-et-vient à la place d’un poussoir. Visuellement, les deux se ressemblent. Mécaniquement, le va-et-vient maintient sa position (on/off), tandis que le bouton poussoir revient automatiquement en position repos après relâchement. Brancher un va-et-vient sur un circuit télérupteur envoie une impulsion continue à la bobine, qui claque en boucle ou reste collée.
Le repérage des fils dans un boîtier ancien reste la partie la plus délicate du branchement d’un interrupteur poussoir. Un multimètre réglé en mode tension alternative, quelques minutes de test méthodique et le respect d’une règle simple (seule la phase et le retour passent par le poussoir, le neutre reste à l’écart) suffisent à sécuriser le raccordement, même quand les couleurs des fils ne correspondent plus à rien de normé.
