Quand vous ouvrez votre tableau électrique, vous tombez sur une rangée de modules avec des lettres : A, AC, parfois B. Le type A revient souvent dans les discussions entre bricoleurs et électriciens, mais son rôle précis reste flou pour beaucoup. Choisir le bon disjoncteur diff type A dépend directement de ce que vous branchez, et la réponse change selon que vous équipez un studio, une maison ou un atelier.
Courant alternatif et composante continue : ce que détecte un différentiel type A
Un interrupteur différentiel surveille les fuites de courant. Si un appareil laisse passer du courant vers la terre (un défaut d’isolement, un fil abîmé, un contact avec l’eau), le différentiel coupe le circuit avant que le seuil dangereux de 30 mA ne soit dépassé.
A lire également : Bien choisir son portail coulissant pour un achat sans erreurs
La différence entre type AC et type A tient à la nature du courant de fuite. Un type AC détecte uniquement les fuites en courant alternatif pur, celui qui circule dans la plupart de vos prises. Un type A détecte aussi les fuites à composante continue, produites par les appareils équipés de circuits électroniques : plaques à induction, lave-linge à moteur inverter, bornes de recharge.
Ces appareils convertissent le courant alternatif en courant continu à l’intérieur de leur électronique. En cas de défaut, la fuite qui s’échappe n’est plus un pur signal alternatif. Un différentiel AC peut alors ne pas réagir, ou réagir trop tard. Le type A comble cette lacune.
A lire également : Machine écriture : guide pour bien choisir son modèle vintage
Norme NF C 15-100 : quels circuits exigent un différentiel type A
Vous vous demandez peut-être si le type A est obligatoire ou simplement recommandé. La norme NF C 15-100, qui encadre les installations électriques dans les logements en France, tranche la question.
Elle impose au minimum deux interrupteurs différentiels 30 mA dans un tableau domestique, dont au moins un de type A et un de type AC. Le type A doit protéger des circuits bien précis :
- Le circuit des plaques de cuisson ou de la cuisinière électrique, qui utilise une électronique de conversion de puissance
- Le circuit du lave-linge, dont le moteur génère des courants à composante continue lors de l’essorage
- Tout circuit alimentant une borne de recharge pour véhicule électrique (sauf si un dispositif spécifique de type B est prévu)
Les autres circuits (éclairage, prises classiques, chauffe-eau résistif) peuvent rester sous un différentiel type AC. Rien ne vous empêche de tout passer en type A, mais la norme ne l’exige pas.

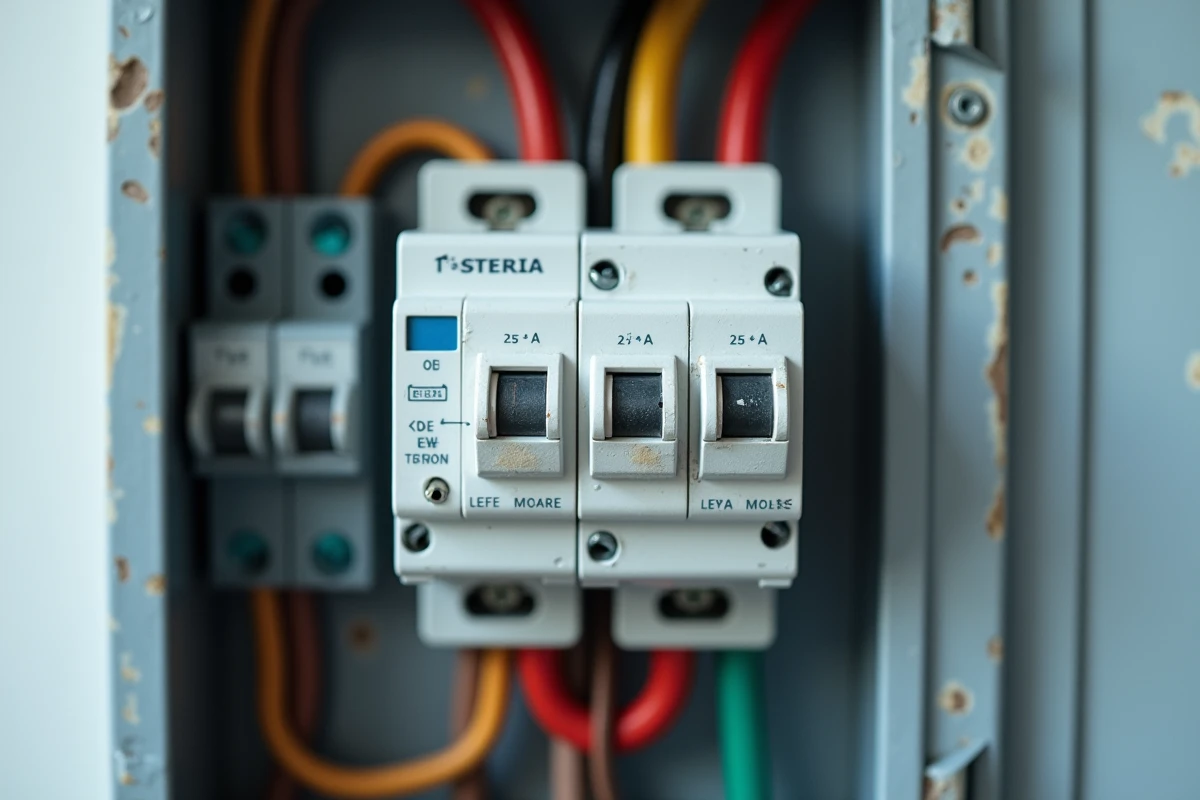

Disjoncteur diff type A en studio : une rangée suffit, le choix du calibre compte
Dans un studio, le tableau électrique se résume souvent à une seule rangée. L’installation comporte peu de circuits : quelques prises, un ou deux éclairages, un ballon d’eau chaude, des plaques de cuisson et un lave-linge si la place le permet.
Avec ce nombre limité de circuits, un seul interrupteur différentiel type A 40 A couvre généralement l’ensemble du tableau. Le calibre de 40 A correspond à un abonnement courant en studio. Si votre abonnement dépasse ce seuil, un calibre de 63 A sera nécessaire pour éviter que l’interrupteur différentiel ne devienne le maillon faible du circuit.
Un point pratique : regrouper tous les circuits sous un seul différentiel signifie qu’au moindre défaut, tout le studio est coupé. Pour un logement de petite surface, c’est rarement un problème, puisque vous êtes à quelques pas du tableau. Le compromis entre coût et confort penche ici vers la simplicité.
Lave-linge et plaques sous le même différentiel
En studio, plaques et lave-linge se retrouvent souvent sur la même rangée. La norme l’autorise sans difficulté, à condition que les deux circuits passent bien sous le différentiel type A. Vérifiez que les disjoncteurs divisionnaires en aval ont le bon calibre : généralement 32 A pour les plaques et 20 A pour le lave-linge.
Tableau électrique d’une maison : répartir les différentiels type A sur plusieurs rangées
Une maison avec trois ou quatre chambres, une cuisine équipée, un garage et peut-être une borne de recharge change la donne. Le nombre de circuits monte rapidement, et un seul différentiel ne suffit plus pour respecter la règle de répartition équilibrée imposée par la norme.
Chaque rangée du tableau doit être protégée par son propre interrupteur différentiel 30 mA. La norme demande au moins un type A, mais en pratique, une maison moderne bénéficie de plusieurs type A répartis sur les rangées qui alimentent les circuits sensibles.
Pourquoi ne pas tout mettre en type AC et réserver un seul type A ? Parce que la panne d’un différentiel type AC protégeant vos plaques à induction laisserait un défaut à composante continue passer inaperçu. Placer un type A sur chaque rangée contenant un gros consommateur électronique reste la stratégie la plus sûre.
Calibre 40 A ou 63 A selon l’abonnement
Le choix du calibre dépend de la puissance souscrite et de la charge prévue sur chaque rangée. Pour une rangée regroupant plaques, four et lave-linge, un interrupteur différentiel type A en 63 A évite les déclenchements intempestifs quand tous ces appareils fonctionnent en même temps. Sur une rangée dédiée à l’éclairage et aux prises courantes, un 40 A type AC convient.
Atelier avec poste à souder ou machines : différentiel type A ou type B
L’atelier pose une question différente. Vous y branchez parfois un poste à souder à l’arc, une machine-outil à variateur de fréquence ou un compresseur de forte puissance. Ces équipements génèrent des formes de courant de fuite particulières.
Un poste à souder inverter, par exemple, redresse le courant de façon intensive. Le type A détecte les fuites à composante continue pulsée, ce qui couvre la majorité des postes de soudure domestiques et semi-professionnels. Pour un atelier de bricolage équipé d’un poste MMA ou MIG de puissance modérée, un différentiel type A 30 mA reste adapté dans la plupart des cas.
En revanche, si vous utilisez des variateurs de fréquence industriels ou des onduleurs de forte puissance, le courant de fuite peut devenir purement continu lisse, une forme que le type A ne détecte pas. Dans ce scénario précis, le différentiel de type B entre en jeu. Son coût est nettement supérieur, et il se justifie surtout pour des installations professionnelles ou des ateliers équipés de machines triphasées à commande électronique.
Circuit dédié pour l’atelier
Quel que soit le type de différentiel retenu, alimentez l’atelier par un circuit dédié depuis le tableau principal. Cela isole les perturbations électriques des machines du reste de l’installation domestique. Un déclenchement sur le poste à souder ne plongera pas la maison dans le noir.
Le choix du disjoncteur diff type A se résume à deux questions : quels appareils protégez-vous, et quelle charge électrique passe par chaque rangée du tableau. Pour un studio, un seul type A bien calibré fait le travail. Pour une maison, la répartition sur plusieurs rangées sécurise chaque zone. Pour un atelier, le type A couvre les usages courants, mais les machines à variateur de fréquence peuvent exiger un passage au type B.
