L’évacuation des toilettes dans une maison à étages ou en sous-sol pose des contraintes techniques que l’évacuation gravitaire standard ne résout pas toujours. La position des WC par rapport au collecteur général – au-dessus ou en dessous – détermine l’ensemble du choix technique : diamètre du tuyau, pente, présence ou non d’un système de relevage. Le tuyau d’évacuation d’un WC requiert un diamètre de 100 mm dans la configuration standard, avec une pente suffisante pour assurer l’écoulement sans accumulation.
Évacuation gravitaire à l’étage : pente et chute verticale
À l’étage, le principe gravitaire fonctionne à condition que le tracé du tuyau soit maîtrisé depuis la cuvette jusqu’à la chute verticale. Cette chute relie l’ensemble des WC et appareils sanitaires à l’étage vers le collecteur au rez-de-chaussée ou en sous-sol. Le problème ne vient pas de la hauteur disponible, mais du parcours horizontal que le tuyau doit emprunter avant d’atteindre cette chute.
Un tuyau horizontal trop long sans pente correcte accumule les dépôts et génère des bouchons. La règle de base est une pente régulière sur tout le parcours, sans contre-pente ni rupture de pente brusque. Si les WC sont éloignés de la chute verticale existante, deux options se présentent : créer une saignée dans le plancher pour faire passer le tuyau avec la bonne inclinaison, ou coffrer le tuyau en saillie si la saignée n’est pas possible.
La ventilation du réseau est un point que les forums de bricolage mentionnent rarement avec précision : une chute non ventilée en amont crée des dépresssions qui aspirent l’eau des siphons et laissent passer les odeurs. La ventilation primaire, assurée par le prolongement de la chute jusqu’en toiture, doit rester dégagée.
Toilettes en sous-sol : le relevage, pas seulement le broyeur
Quand les WC se trouvent sous le niveau du collecteur ou de la chaussée, la gravité ne suffit plus. L’évacuation doit remonter, ce qui impose un système actif. Deux familles de produits couvrent ce besoin : le WC broyeur et la station de relevage pour eaux-vannes.

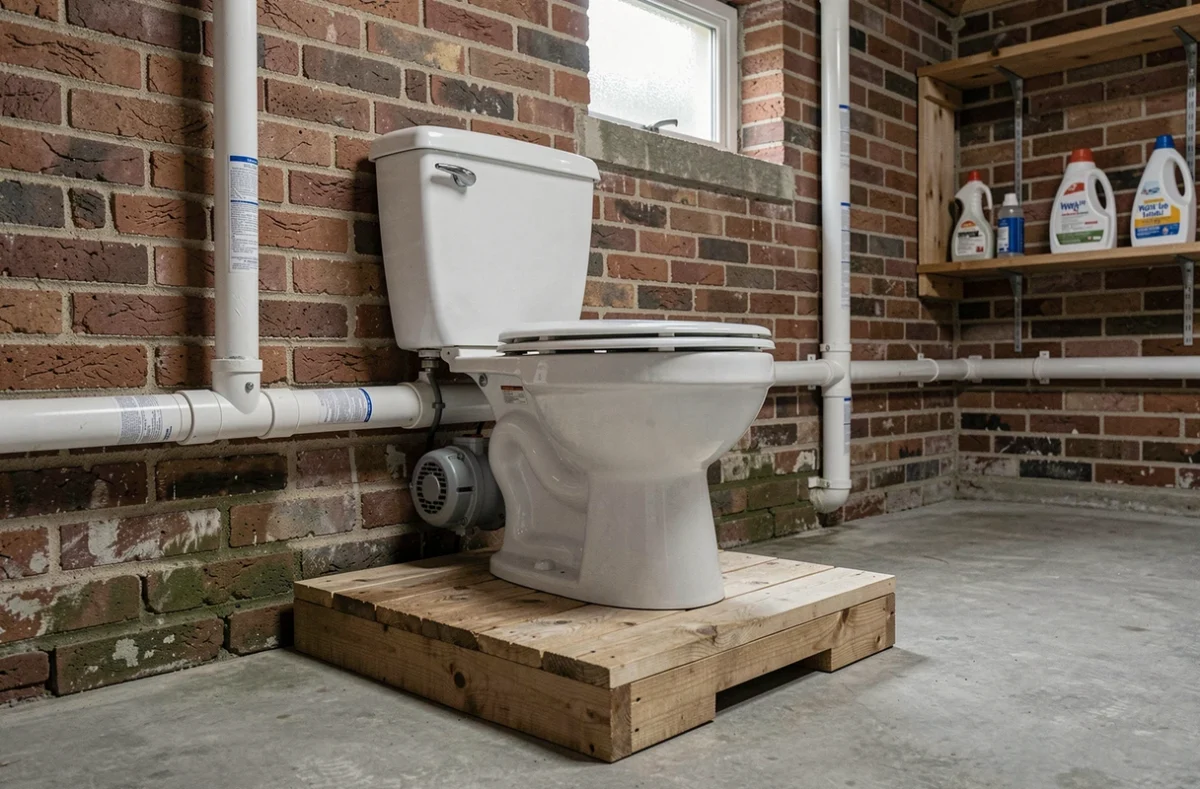

Le WC broyeur intègre un moteur et un broyeur dans un boîtier fixé derrière la cuvette ou directement dans celle-ci. Il broie les matières et les refoule sous pression via un tuyau de petit diamètre.
La station de relevage, elle, reçoit les effluents dans une cuve étanche, puis les refoule par pompage vers le réseau principal. Les deux systèmes fonctionnent à l’électricité, ce qui introduit une dépendance absente d’une évacuation gravitaire : en cas de panne ou de coupure de courant, l’évacuation est bloquée.
La norme NF EN 12050-1 encadre les stations de relevage pour eaux contenant des matières fécales. Une pompe conçue pour des eaux grises de salle de bains n’est pas automatiquement adaptée à des WC de sous-sol : le dimensionnement dépend de la hauteur de refoulement et du parcours total du tuyau. Un clapet anti-retour sur le refoulement et une ventilation de la cuve sont des éléments techniques à vérifier dans tout projet de ce type.
Risque de refoulement en sous-sol : ce que le règlement local peut imposer
Un point distinct du simple relevage concerne le refoulement du réseau public. Des toilettes situées sous le niveau de la chaussée peuvent être exposées à une remontée des eaux d’égout lors d’épisodes pluvieux intenses. Certains règlements d’assainissement locaux imposent alors un dispositif anti-refoulement, distinct de la pompe de relevage.
Vérifier le règlement d’assainissement de la commune avant travaux est donc une étape qui conditionne le choix technique final. Ce dispositif doit rester accessible pour l’entretien, ce qui a des conséquences sur son emplacement dans le local technique ou la chaufferie.
Choisir entre broyeur et station de relevage selon la configuration
Le choix entre un WC broyeur et une station de relevage dépend de la superficie à drainer et du nombre d’appareils raccordés. Un broyeur est adapté à un WC isolé avec éventuellement un lavabo supplémentaire. Une station de relevage s’impose quand le sous-sol comporte plusieurs pièces humides – douche, lave-linge – à évacuer vers le même point de refoulement.
- Le WC broyeur occupe peu de place, s’installe sans génie civil, mais nécessite un entretien régulier du moteur et du broyeur ; il est sensible aux lingettes et produits abrasifs.
- La station de relevage demande un espace dédié pour la cuve enterrée ou semi-enterrée, mais accepte des débits plus importants et tolère mieux la diversité des effluents.
- Dans les deux cas, une alarme de niveau haut est recommandée pour signaler un dysfonctionnement avant tout débordement.
La durabilité des deux solutions varie aussi selon la fréquence d’utilisation. Un WC de sous-sol utilisé quotidiennement par plusieurs personnes sollicite davantage la pompe qu’un WC d’appoint occasionnel, ce qui influe sur le dimensionnement à prévoir.
Saignée, coffrage ou rehaussement de sol : les arbitrages de chantier à l’étage
À l’étage, une fois le tracé du tuyau défini, la question du passage dans la structure reste à trancher. La saignée dans le plancher béton permet un passage encastré et invisible, mais elle suppose une intervention sur la dalle. Le coffrage en saillie est plus rapide à réaliser, mais il modifie l’aspect de la pièce et peut créer un obstacle au sol si la pièce est étroite.
Une troisième option consiste à rehausser légèrement le sol de la pièce pour intégrer le tuyau dans l’épaisseur de la chape. Cette solution évite la saignée et reste invisible, mais elle suppose que la hauteur sous plafond de la pièce le permette, et que le seuil de la porte soit repris en conséquence.
- Saignée dans la dalle : solution la plus propre visuellement, contraignante si le plancher est porteur ou en bois.
- Coffrage en saillie : rapide, réversible, mais visible et potentiellement gênant selon la configuration de la pièce.
- Rehaussement de sol : invisible, mais conditionné par la hauteur disponible et la cohérence avec les pièces adjacentes.
Le choix entre ces trois options dépend aussi du matériau du plancher. Un plancher bois à l’étage ne supporte pas de saignée de la même façon qu’une dalle béton, et peut nécessiter le passage du tuyau entre les solives, ce qui contraint fortement le tracé.
Dans tous les cas, l’accès à la chute verticale reste le point de départ du tracé : partir de la chute pour remonter vers les WC, et non l’inverse, permet d’identifier dès le début si la pente est réalisable sur la distance disponible.
